Descriere proiect: CNC Laser/universal
Prin intermediul acestui proiect vreau să construiesc un CNC pentru tăierea cu laser, dar în același timp aș vrea să pot folosi cadrul și electronica atât pentru o imprimantă 3D cât și pentru o masină de frezat si așchiat. E un obiectiv destul de îndrăzneț și am încredere că să reușesc . Mai jos am adăugat toate website-urile de pe care m-am documentat/inspirat sau am comandat piesele, și am făcut lista cu componentele cumpărate.
Documentatie proiect:
- https://manual.prusa3d.com/Guide/3.+X-axis+assembly/508?lang=en
- https://manual.prusa3d.com/c/Original_Prusa_i3_MK3_kit_assembly
- https://www.thingiverse.com/thing:3744830
- https://www.thingiverse.com/thing:3774108
- https://www.thingiverse.com/thing:4051703
- https://ooznest.co.uk/wp-content/uploads/2018/07/WorkBee-Full-Kit-Assembly-Manual.pdf
- https://www.instructables.com/id/3D-Printer-Laser-Modification/?utm_source=newsletter&utm_medium=email
- http://marlinfw.org
- https://ardushop.ro/ro/
- https://reprapmania.ro
BOM Componente:
- Mecanica
– CNC dimensiune 30cm Latime x 40cm lungime x 30cm inaltime
– Bare de aluminiu patrate le-am cumparat de la Hornbach

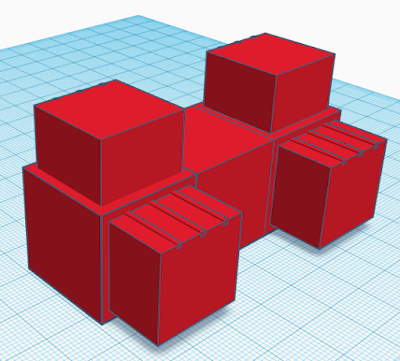

– Conectorii țevilor i-am printat, iar modelul îl găsiți pe thingiverse
- Ghidaje liniare
#Comandat: https://ardushop.ro/ro/home/716-rulment-liniar-mgn7c.html – 2 x 42,75 lei
#Comandat: https://ardushop.ro/ro/home/520-bara-filetata-t8.html – 21,42 lei
#Comandat: https://ardushop.ro/ro/home/519-piulita-t8.html – 8,03 lei
– Bara pentru Z si rulment liniar
#Comandat: https://ardushop.ro/ro/printare-3d/290-rulment-liniar-lm8uu.html – 7,14 lei
#Comandat: https://ardushop.ro/ro/home/878-axa-de-precizie-rectificata-si-calita-8mm.html – 3,78 lei
#Comandat: https://ardushop.ro/ro/home/672-lant-protectie-cabluri-10×10-1m.html – 42,75 lei
– https://ardushop.ro/ro/printare-3d/172-cuplaj-flexibil-al-5mm-8-mm.html – 3 x 14,86 lei
- Electronica
– Sursa de alimentare – 150 lei
– http://reprapmania.ro/shop/componente-imprimante-cnc/surse-de-alimentare/sursa-comutatie-12v-30a-360w/
– Controler Mega 2560
#Comandat: https://ardushop.ro/ro/home/399-makeboard-pro.html?search_query=makeboard-pro&results=312 – 148,86 lei
primit -> testat OK
– Driver motoare http://reprapmania.ro/shop/componente-imprimante-cnc/motoare-pas-cu-pas-drivere/driver-a4988/ – 3 x 11 lei
#Comandat: https://ardushop.ro/ro/printare-3d/100-driver-motor-pas-cu-pas-a4988-2a.html – 3 x 9.40 lei
primit -> testat OK
– Motoare NEMA17 3 x 70,00 lei
http://reprapmania.ro/shop/componente-imprimante-cnc/motoare-pas-cu-pas-drivere/motor-pas-cu-pas-nema-17-1-7-0-9/
#Comandat: Motor pas cu pas Nema 17 2.4 A 0.9° 400 × 3 lei210.00
primit -> testat OK
– Micro switch
#Comandat: https://ardushop.ro/ro/printare-3d/138-endstop-mecanic-pentru-imprimante-reprap.html – 6 x 7,66 lei
primit -> testat OK
- Software
– Marlin SW integrat -> testat OK
Laser module:
#Comandat: https://www.gearbest.com/laser-engraver-&-cnc/pp_009488268975.html?wid=1433363 -> 380 lei
primit -> testat OK
Schema sistemului:

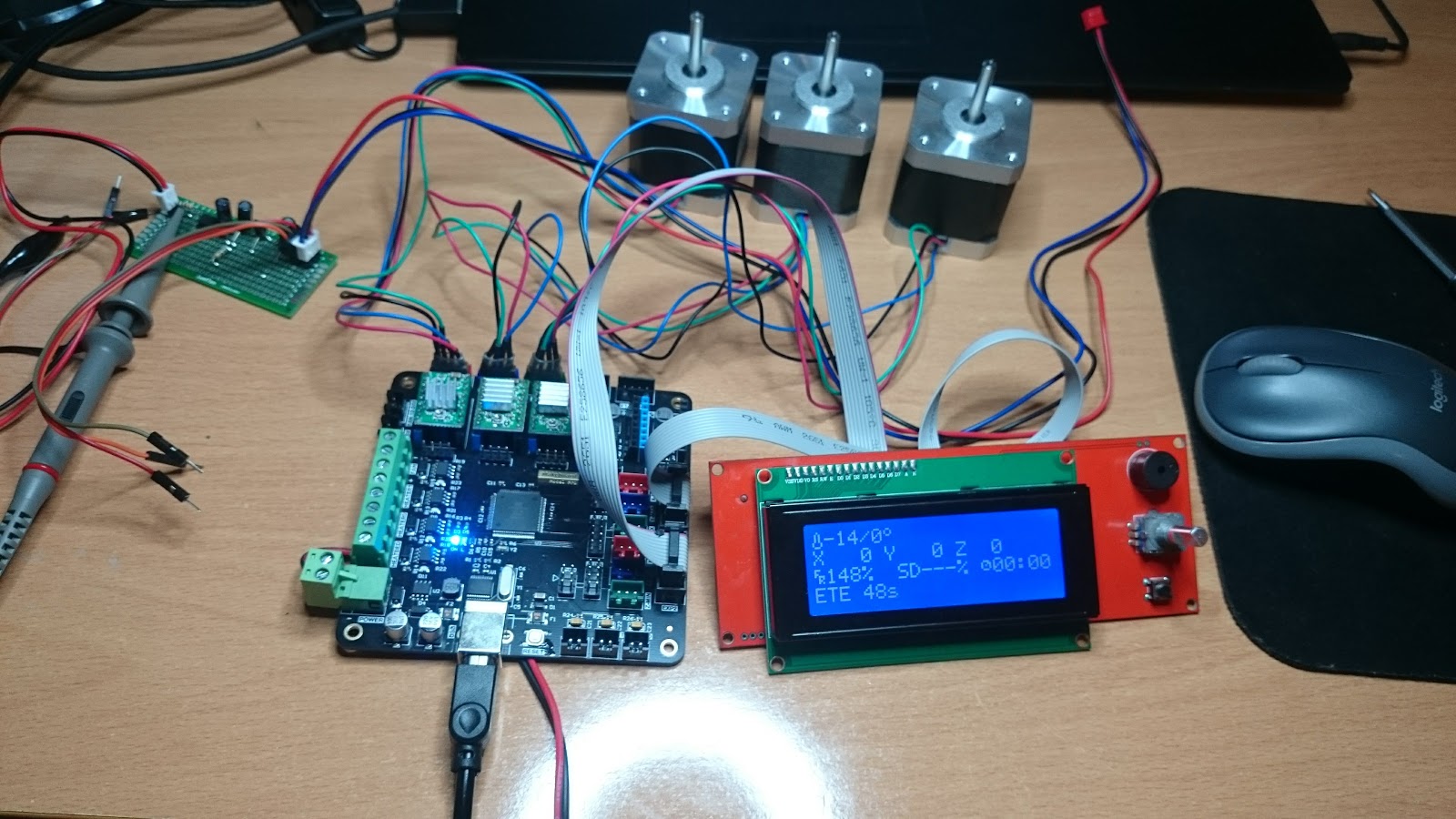

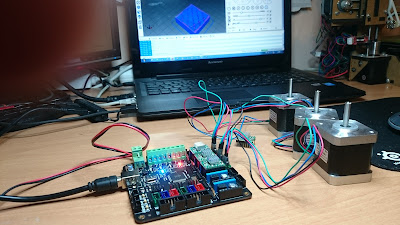

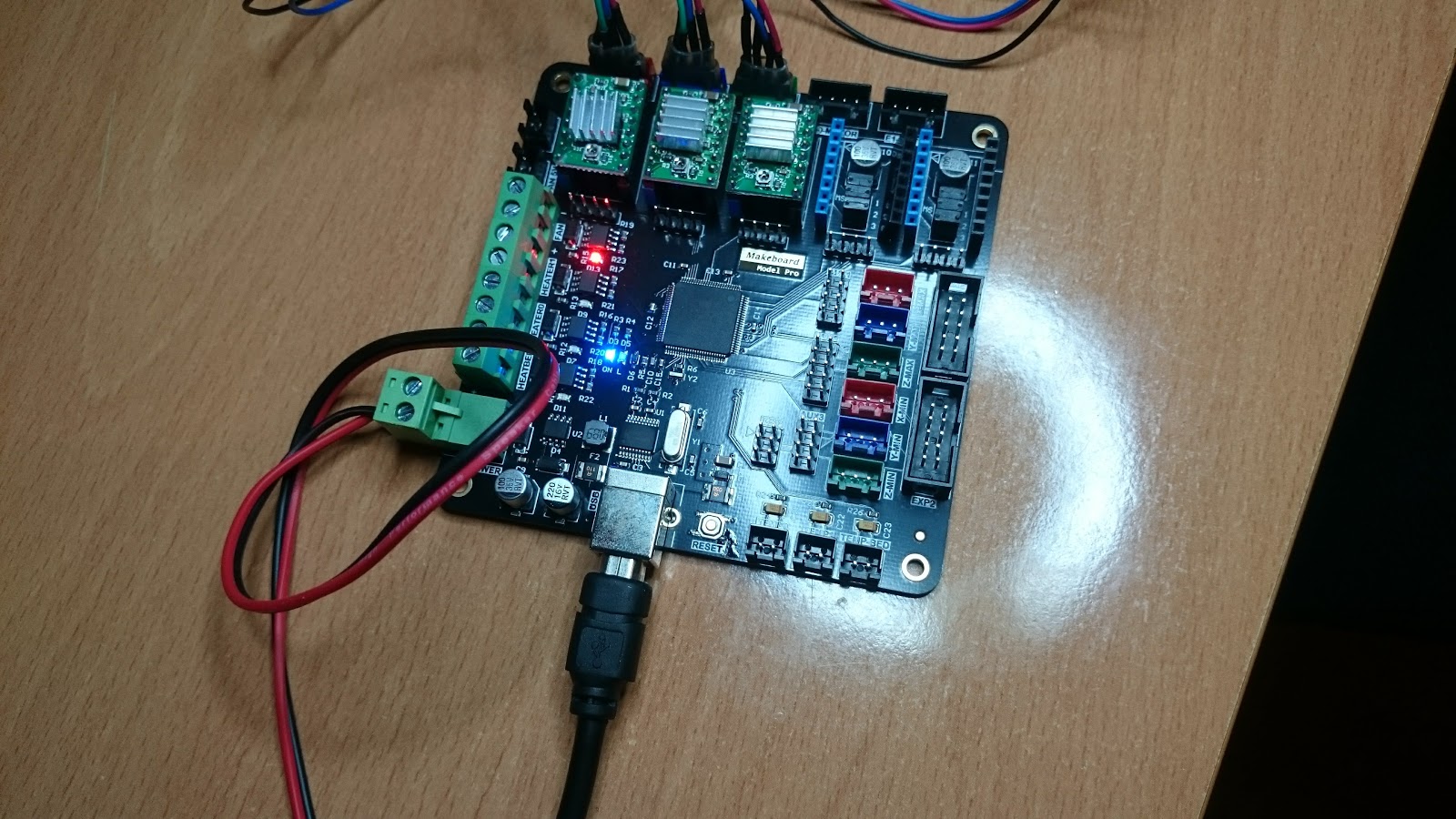

Din imaginile de mai jos se vede că deja am comandat componentele si le-am testat. Toate componentele funcționează bine.
Cadrul pentru CNC l-am făcut din țevi pătrate din aluminiu și e aproape gata, îmi mai lipsește masa pe care se fixeaza piesa pentru prelucrat și ghidajele. Practic este tot o imprimantă 3D, dar cu un cadru mai solid pe care se poate monta și o mașină de frezat de exemplu.

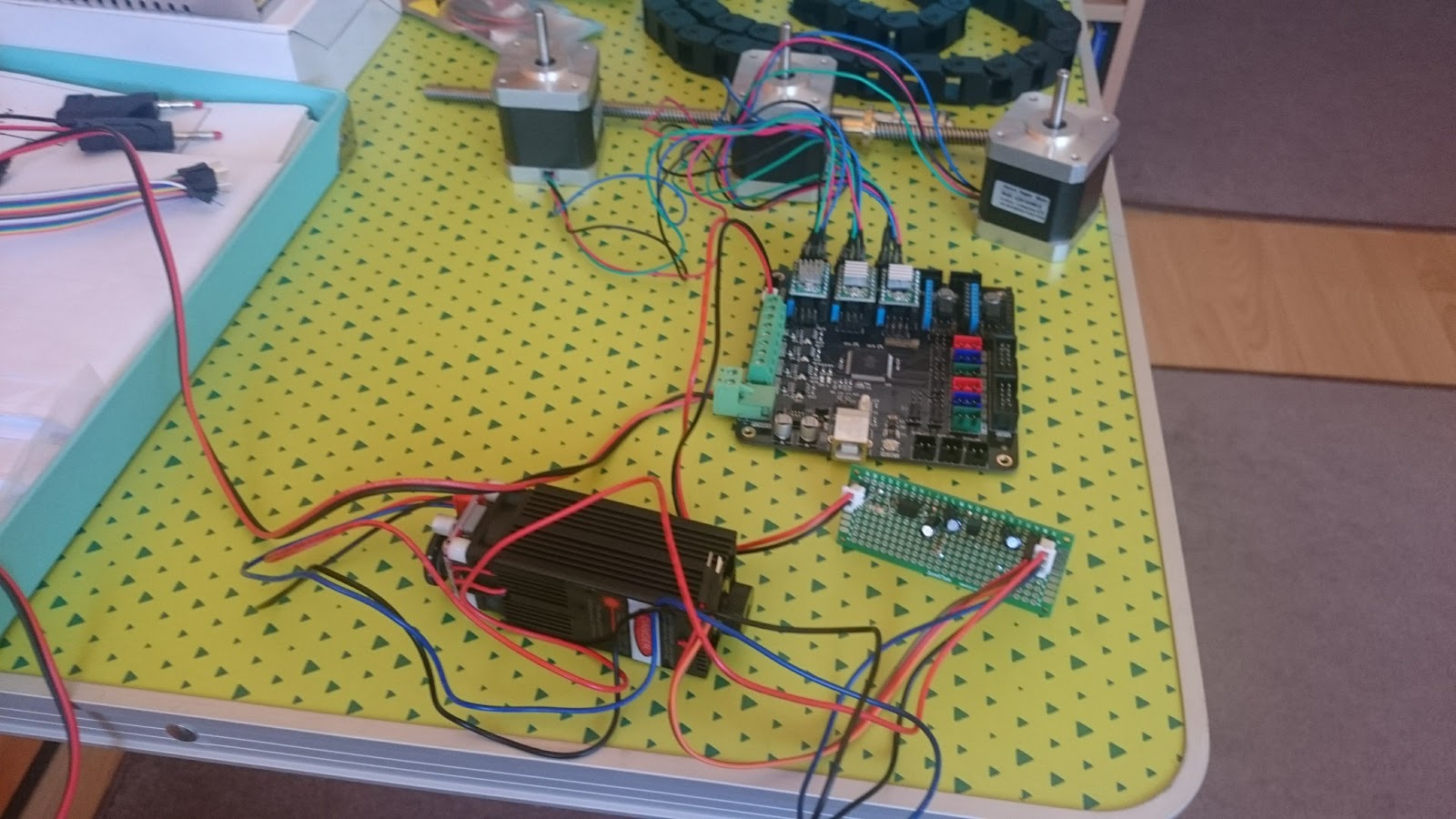

În următoarele 3 imagini practic am așezat toate componentele pe masă să-mi pot optimiza cât mai ergonomic pozitionarea lor. Probabil sursa o să o montez în partea dreaptă , iar în partea stângă o sa montez controlerul . O să fie mai complicat cu aranjarea cablurilor, dar o să găsesc o soluție cât mai bună.
Sper sa revin cât mai curând posibil cu un nou articol cu progresul proiectului.
An Nou fericit!
Florin Simedru
