Pentru cei interesati de măsurarea tensiunii si curentului cu placa INA219 am realizat un montaj simplu de test. În imaginile de mai jos se văd legăturile. Totul este foarte simplificat de SENZORul BIDIRECTIONAL DE CURENT SI TENSIUNE I2C INA219. Acest senzor o sa-l folosesc mai departe la monitorizarea bateriei pentru drona.

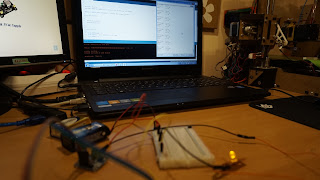

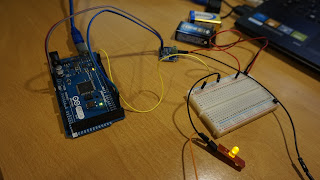

Montajul în ansamblu:

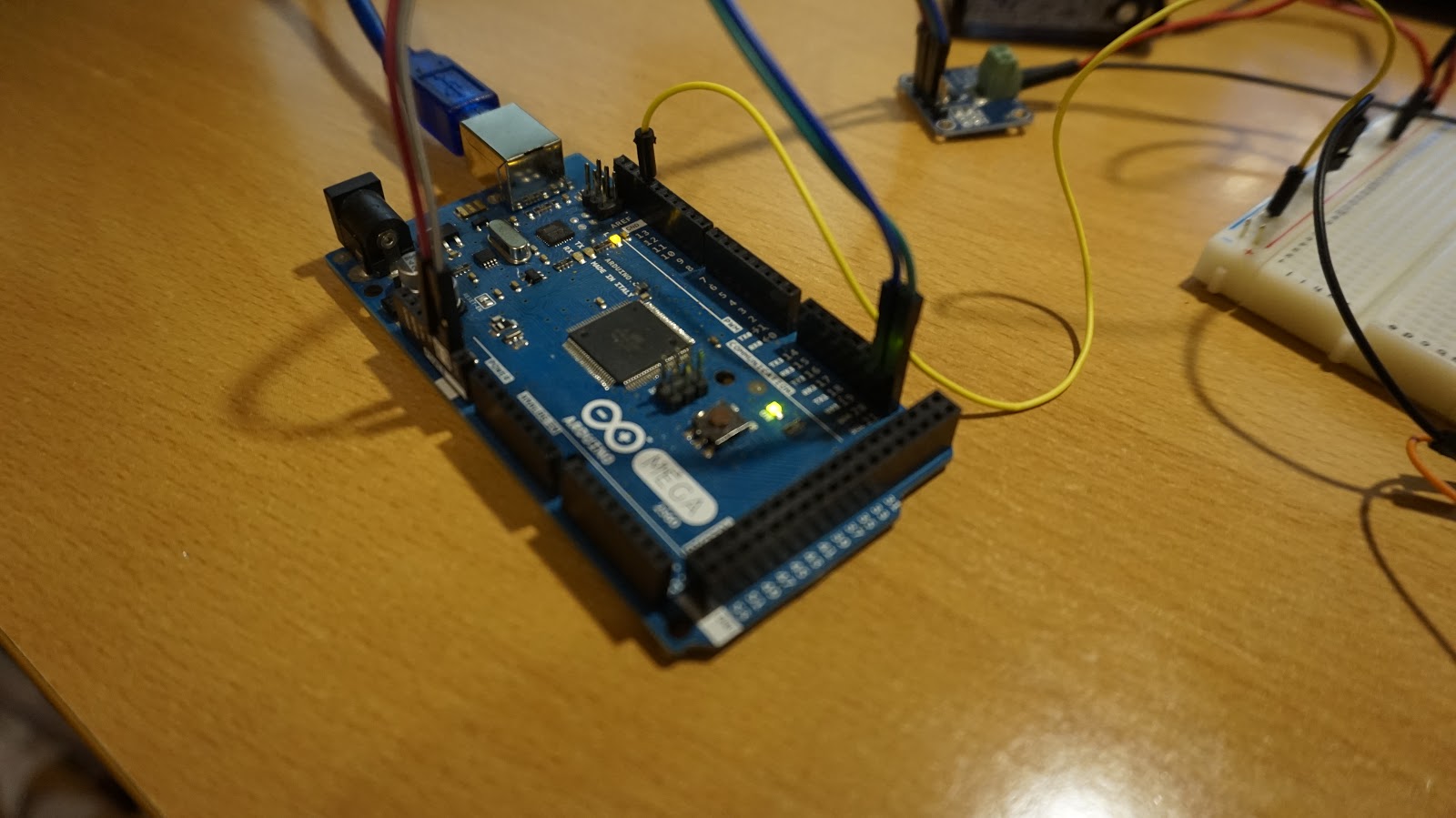

Conexiunile la Arduino Mega2560

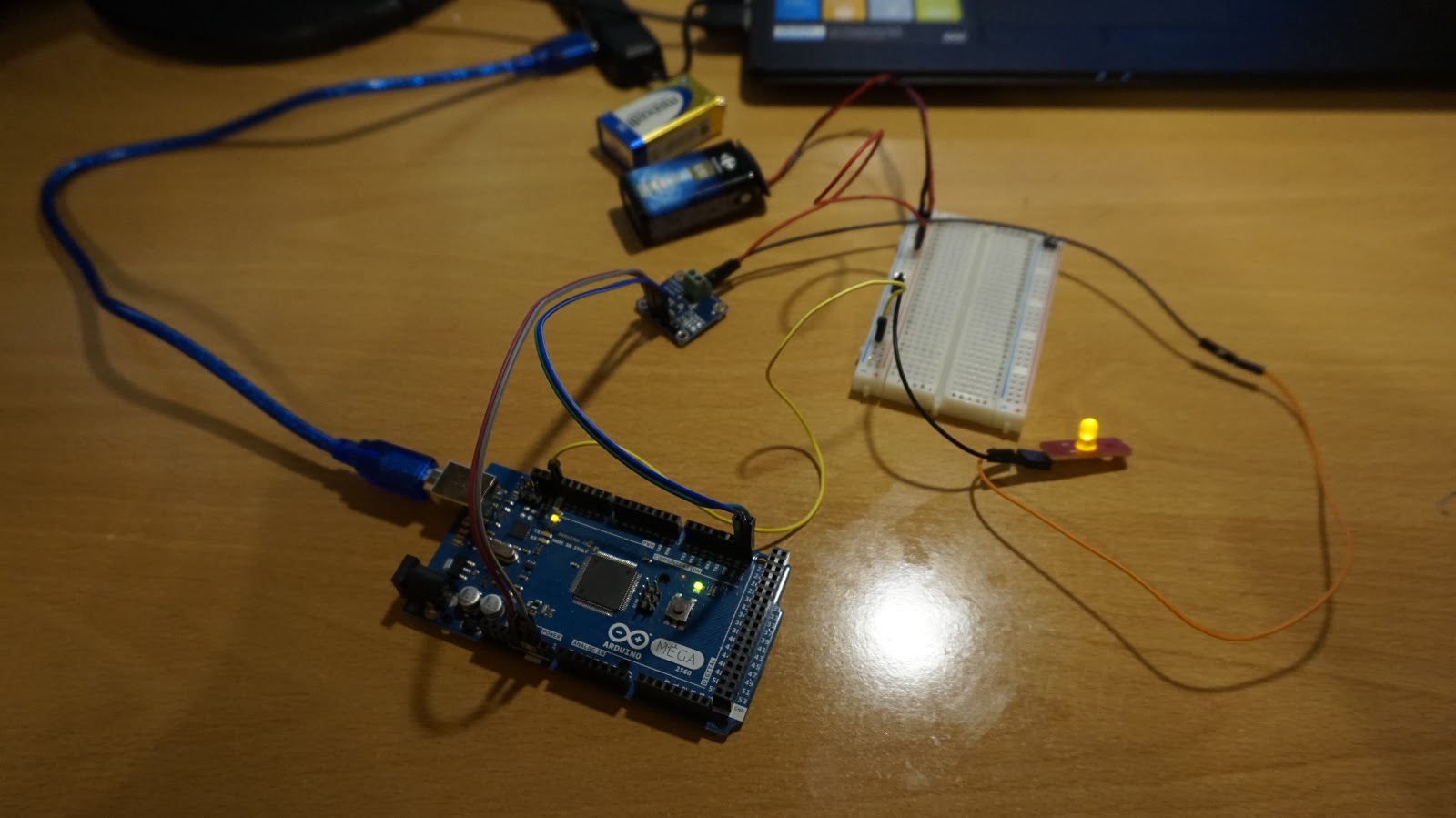

Conexiunile la breadboard:

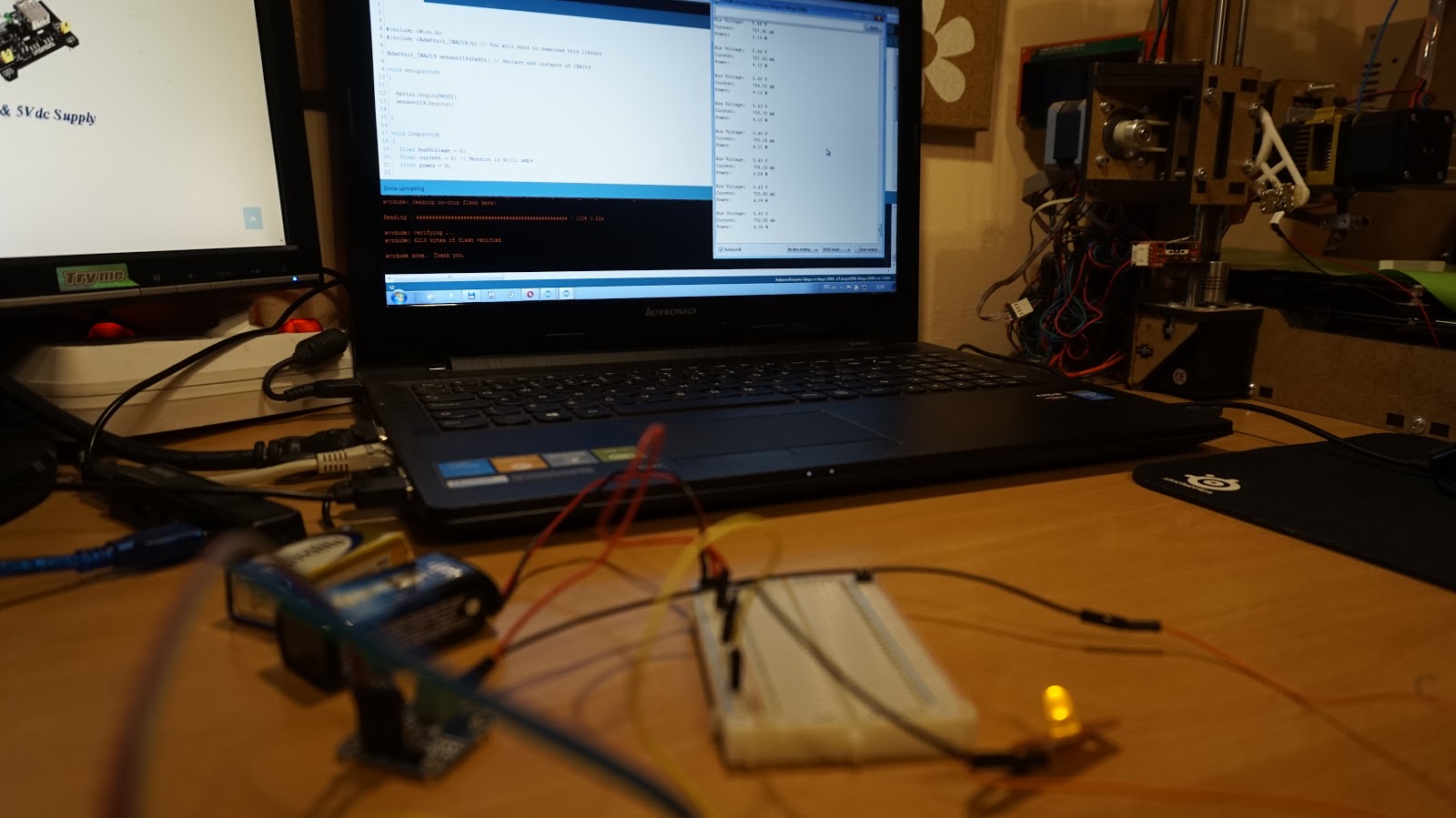

Pe monitor se vad valorile măsurate:

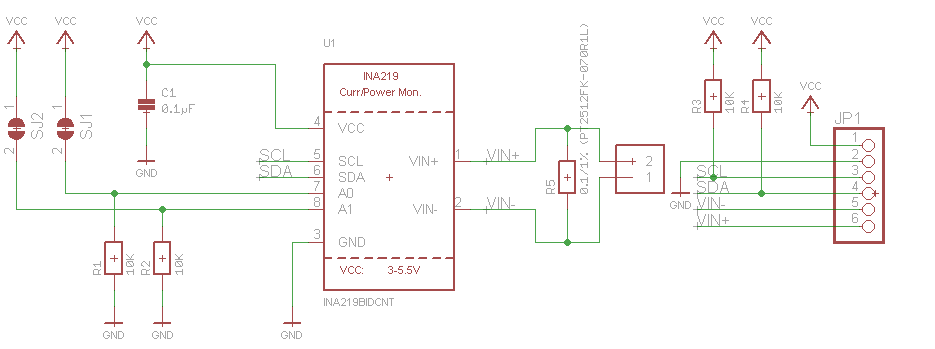

Schemele in Eagle ale senzorului le găsiți pe acest site: Adafruit-INA219-Current-Sensor-PCB

Codul de test:
M-am inspirat de pe următoarele site-uri:

• Adafruit-ina219-current-sensor-breakout
• Ina219-arduino-current-sensor-voltmeter-tutorial-quick-start

Weekend plăcut tuturor!
