Am în plan proiecte viitoare care implică măsurarea unor semnale și din aceasta cauza am hotărât sa-mi fac un osciloscop. Din cauza faptului că un osciloscop e foarte scump m-am gândit sa folosesc placa de sunet pentru achiziția de semnale. M-am documentat un pic pe net și am descoperit pagina asta http://homediyelectronics.com/projects/howtomakeafreesoundcardpcoscilloscope/?p=1. Software-ul de măsurare l-am luat de aici https://www.zeitnitz.eu/scope_en.

Materialele și piesele pentru proiect sunt următoarele:

– 2 potențiometre liniare de 500K
– 2 rezistori de 3k3
– 4 diode 1N4148  dar din câte am înțeles se pot folosi și alte tipuri
–  placa perforata
– cabluri de la niște căști vechi
– cabluri de culoare roșie (pentru plus) și neagră (pentru masă)
– Cutie
– timp liber și bunăvoință 🙂

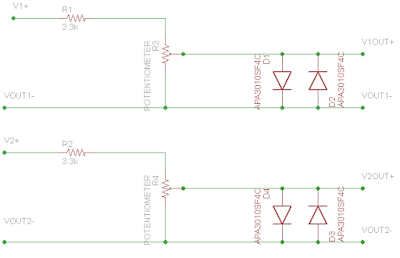

Schema electrică a interfeței către placa de sunet pe doua canale :

Concluzie:
Proiectul este foarte ușor și util. In câteva ore se poate finaliza și rezultatele sunt spectaculoase.
