Acum vreo câteva zile am primit placa RAMPS 1.3/1.4, un driver și un motor pas cu pas cumpărate de pe robofun.ro.
Însă doar ieri am avut chef de lipit piesele, conectorii și cablul de alimentare. A durat un pic mai mult decât preconizam, dar până la urmă am finalizat lipiturile.
După ce le-am conectat pe toate am făcut și un test … În mod neașteptat funcționează totul perfect.
Arduino Mega 2560 controlează mișcarea de rotație a motorului fără probleme. Apoi am testat pe rând toate cele 5 canale și nici aici nu am avut nici o problemă … totul merge strună :).
Imagini cu testele:

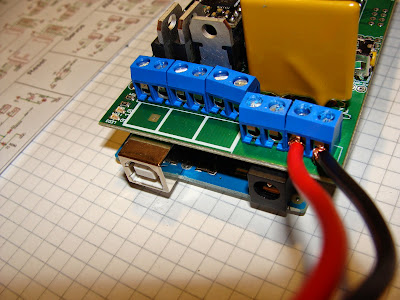

Alimentarea:

RAMPS 1.3/1.4 ansamblu:

Driver motor stepper A4988 Black Edition:

Motor pas cu pas NEMA 17:

Conexiunea motorului la placa RAMPS:

Schema si PCB-ul RAMPS 1.3/1.4:
RAMPS 1.4 shield
Programul de test:

#define X_STEP_PIN         54
#define X_DIR_PIN          55
#define X_ENABLE_PIN       38
#define X_MIN_PIN           3
#define X_MAX_PIN           2

#define Y_STEP_PIN         60
#define Y_DIR_PIN          61
#define Y_ENABLE_PIN       56
#define Y_MIN_PIN          14
#define Y_MAX_PIN          15

#define Z_STEP_PIN         46
#define Z_DIR_PIN          48
#define Z_ENABLE_PIN       62
#define Z_MIN_PIN          18
#define Z_MAX_PIN          19

#define E_STEP_PIN         26
#define E_DIR_PIN          28
#define E_ENABLE_PIN       24

#define Q_STEP_PIN         36
#define Q_DIR_PIN          34
#define Q_ENABLE_PIN       30

#define SDPOWER            -1
#define SDSS               53
#define LED_PIN            13

#define FAN_PIN            9

#define PS_ON_PIN          12
#define KILL_PIN           -1

#define HEATER_0_PIN       10
#define HEATER_1_PIN       8
#define TEMP_0_PIN          13   // ANALOG NUMBERING
#define TEMP_1_PIN          14   // ANALOG NUMBERING

void setup() {
  pinMode(FAN_PIN , OUTPUT);
  pinMode(HEATER_0_PIN , OUTPUT);
  pinMode(HEATER_1_PIN , OUTPUT);
  pinMode(LED_PIN  , OUTPUT);

  pinMode(X_STEP_PIN  , OUTPUT);
  pinMode(X_DIR_PIN    , OUTPUT);
  pinMode(X_ENABLE_PIN    , OUTPUT);

  pinMode(Y_STEP_PIN  , OUTPUT);
  pinMode(Y_DIR_PIN    , OUTPUT);
  pinMode(Y_ENABLE_PIN    , OUTPUT);

  pinMode(Z_STEP_PIN  , OUTPUT);
  pinMode(Z_DIR_PIN    , OUTPUT);
  pinMode(Z_ENABLE_PIN    , OUTPUT);

  pinMode(E_STEP_PIN  , OUTPUT);
  pinMode(E_DIR_PIN    , OUTPUT);
  pinMode(E_ENABLE_PIN    , OUTPUT);

  pinMode(Q_STEP_PIN  , OUTPUT);
  pinMode(Q_DIR_PIN    , OUTPUT);
  pinMode(Q_ENABLE_PIN    , OUTPUT);

   digitalWrite(X_ENABLE_PIN    , LOW);
   digitalWrite(Y_ENABLE_PIN    , LOW);
   digitalWrite(Z_ENABLE_PIN    , LOW);
   digitalWrite(E_ENABLE_PIN    , LOW);
   digitalWrite(Q_ENABLE_PIN    , LOW);
}

void loop () {

  if (millis() %1000 <500)
    digitalWrite(LED_PIN, HIGH);
  else
    digitalWrite(LED_PIN, LOW);

  if (millis() %1000 <300) {
    digitalWrite(HEATER_0_PIN, HIGH);
    digitalWrite(HEATER_1_PIN, LOW);
    digitalWrite(FAN_PIN, LOW);
  } else if (millis() %1000 <600) {
    digitalWrite(HEATER_0_PIN, LOW);
    digitalWrite(HEATER_1_PIN, HIGH);
    digitalWrite(FAN_PIN, LOW);
  } else  {
    digitalWrite(HEATER_0_PIN, LOW);
    digitalWrite(HEATER_1_PIN, LOW);
    digitalWrite(FAN_PIN, HIGH);
  }

  if (millis() %10000 <5000) {
    digitalWrite(X_DIR_PIN    , HIGH);
    digitalWrite(Y_DIR_PIN    , HIGH);
    digitalWrite(Z_DIR_PIN    , HIGH);
    digitalWrite(E_DIR_PIN    , HIGH);
    digitalWrite(Q_DIR_PIN    , HIGH);
  }
  else {
    digitalWrite(X_DIR_PIN    , LOW);
    digitalWrite(Y_DIR_PIN    , LOW);
    digitalWrite(Z_DIR_PIN    , LOW);
    digitalWrite(E_DIR_PIN    , LOW);
    digitalWrite(Q_DIR_PIN    , LOW);
  }

  digitalWrite(X_STEP_PIN    , HIGH);
  digitalWrite(Y_STEP_PIN    , HIGH);
  digitalWrite(Z_STEP_PIN    , HIGH);
  digitalWrite(E_STEP_PIN    , HIGH);
  digitalWrite(Q_STEP_PIN    , HIGH);
  delay(1);

  digitalWrite(X_STEP_PIN    , LOW);
  digitalWrite(Y_STEP_PIN    , LOW);
  digitalWrite(Z_STEP_PIN    , LOW);
  digitalWrite(E_STEP_PIN    , LOW);
  digitalWrite(Q_STEP_PIN    , LOW);
}

Imprimanta mea 3D începe încet să prindă contur. Prima fază a proiectului se finalizează după ce conectez toate componentele electronice.
Deocamdată am doar un singur motor, iar atunci când o sa conectez toate motoarele și patul încălzit, sunt curios dacă sursa va suporta atâția consumatori.

Urmează conectarea celorlalte trei motoare, a patului încălzit și a hotend-ului.
Apoi urmează faza mecanica …

Un sfârșit de săptămână plăcut tuturor !
